現場目視化管理系統可以傳遞生產現場的各種信息，讓現場的人可以直觀了解跟當前生產相關的狀態，建立管理者和現場生產一線人員之間的直接聯系。生產現場人員眾多，由于分工的不同導致信息傳遞不及時的現象時有發生，以信息化系統為手段，全面改善異常信息流和現場生產指標的傳遞速度和傳遞方法。

在生產現場、物料庫房、管理層辦公室、工藝設備等部門辦公室安裝車間目視化LCD電子看板等設備，讓相關訂閱者（公司高層、部門負責人、支援人員）實時地了解生產狀態，監管層實時監督異常處理過程。

通過車間目視化LCD電子看板的目視化呈現，生產現場管理人員可以直接掌握生產進度、質量、異常等現狀，為其進行管控決策提供直接依據，杜絕現場管理中的漏洞。

任何人都可從車間目視化LCD電子看板中及時了解現場的生產信息，并從中掌握自己的作業任務，生產現場的工作業績一目了然，使得對生產的績效考核公開化、透明化，同時也起到了激勵先進、督促后進的作用。

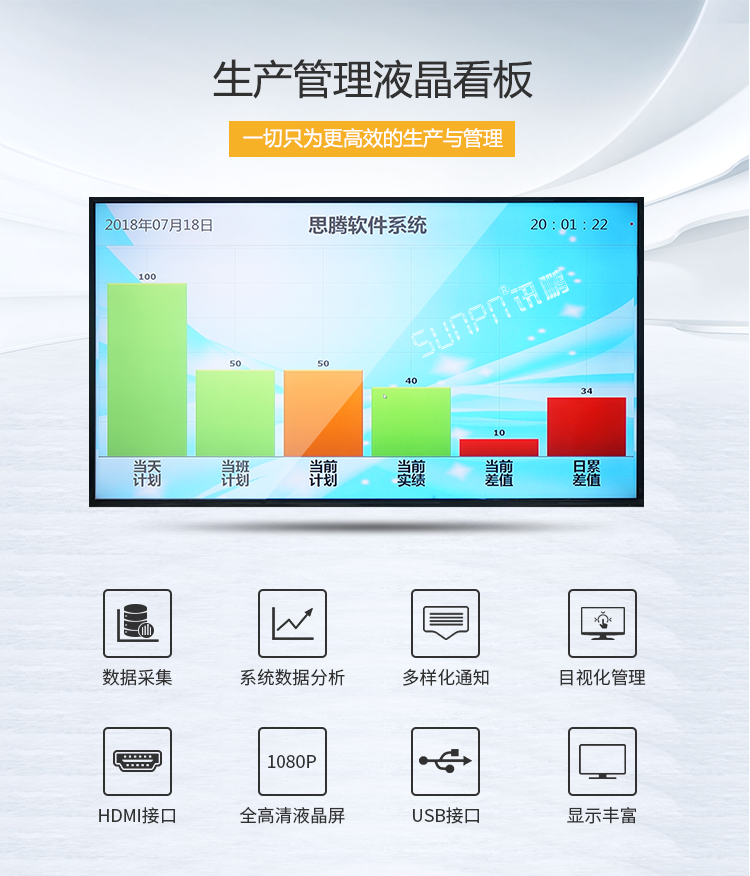

車間目視化LCD電子看板

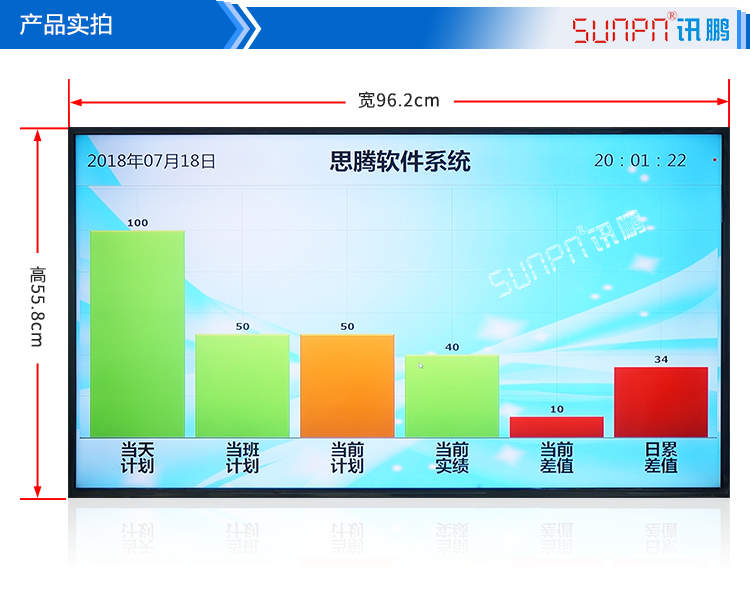

車間目視化LCD電子看板產品實拍

車間目視化LCD電子看板

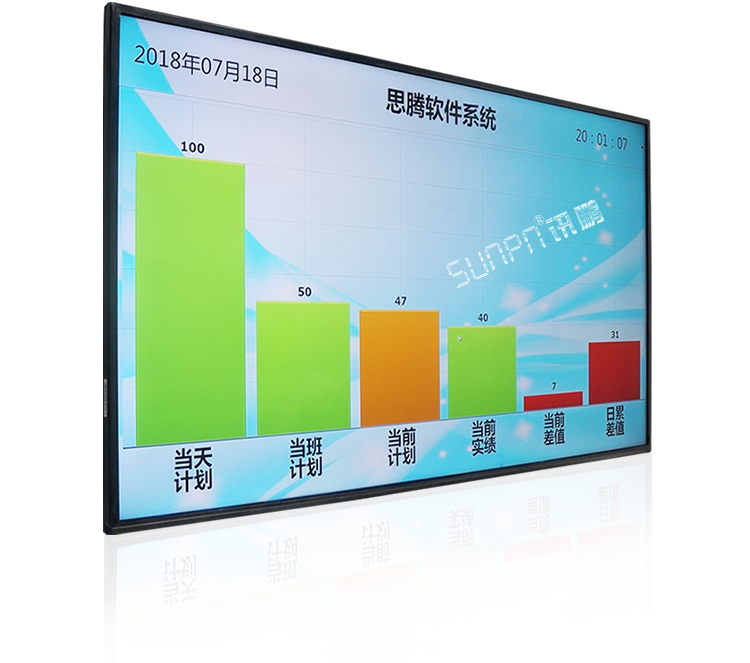

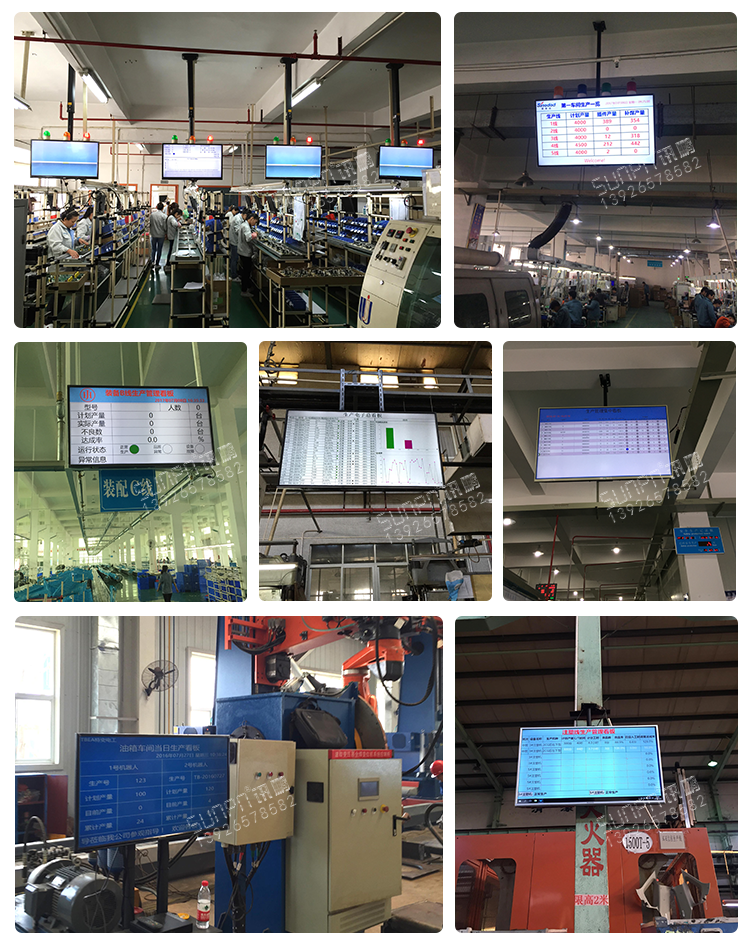

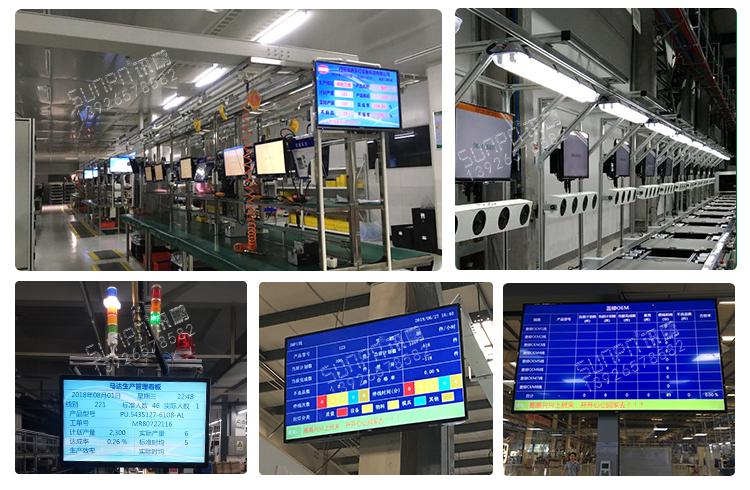

車間目視化LCD電子看板實拍

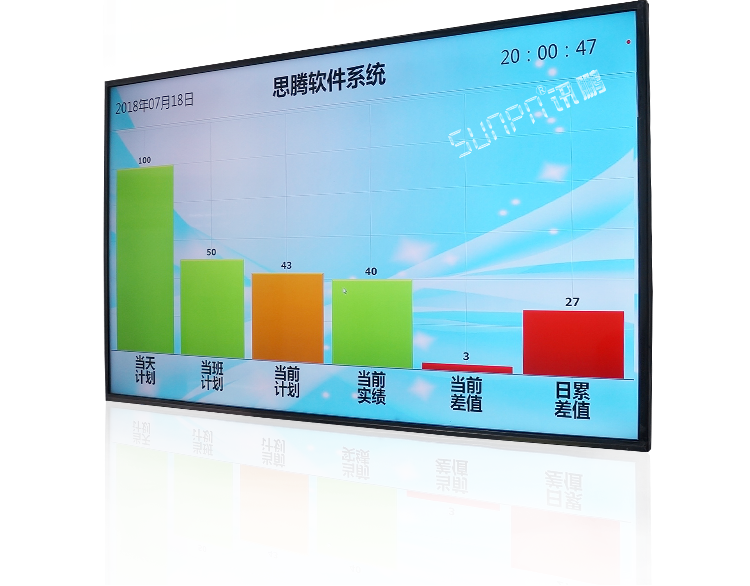

車間目視化LCD電子看板顯示端

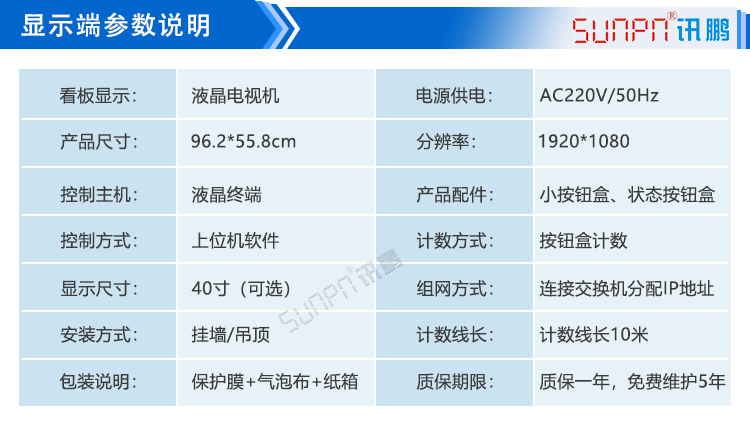

車間目視化LCD電子看板顯示端參數

車間目視化LCD電子看板顯示端參數

車間目視化LCD電子看板功能說明

1、產線名稱：顯示端軟件后臺編輯。

2、日期時間：同步網絡時間。

3、當天計劃、當班計劃：顯示端軟件后臺編輯發送過來(柱形表綠色）。

4、當前計劃：根據節拍時間（節拍時間顯示端軟件后臺編輯）自動累計(柱形表橙色）。

5、當前實績：通過光電開關感應計數 (柱形表綠色）。

6、當前差值：當前計劃－當前實際 (柱形表紅色）。

7、日累差值=當白班當前計劃－當前實際）+（晚班當前計劃－當前實際）(柱形表紅色）。

8、柱形的顏色最好可以選擇，靈活一點。

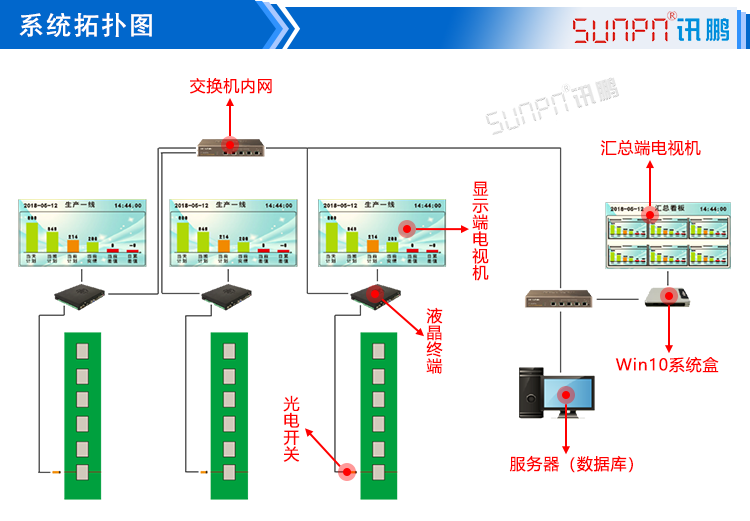

車間目視化LCD電子看板系統拓撲圖

車間目視化LCD電子看板拓撲圖

車間目視化LCD電子看板控制終端介紹

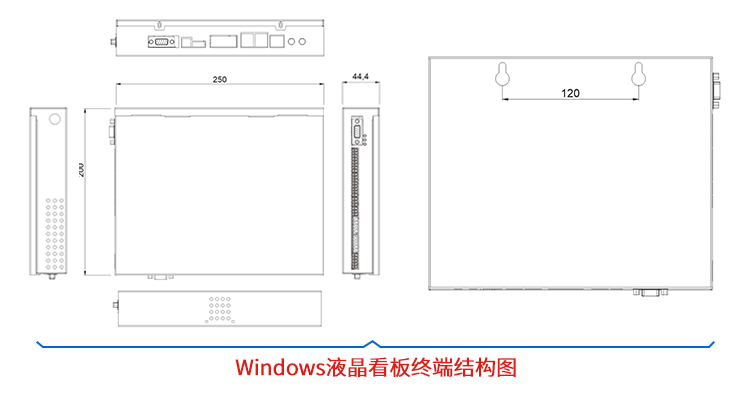

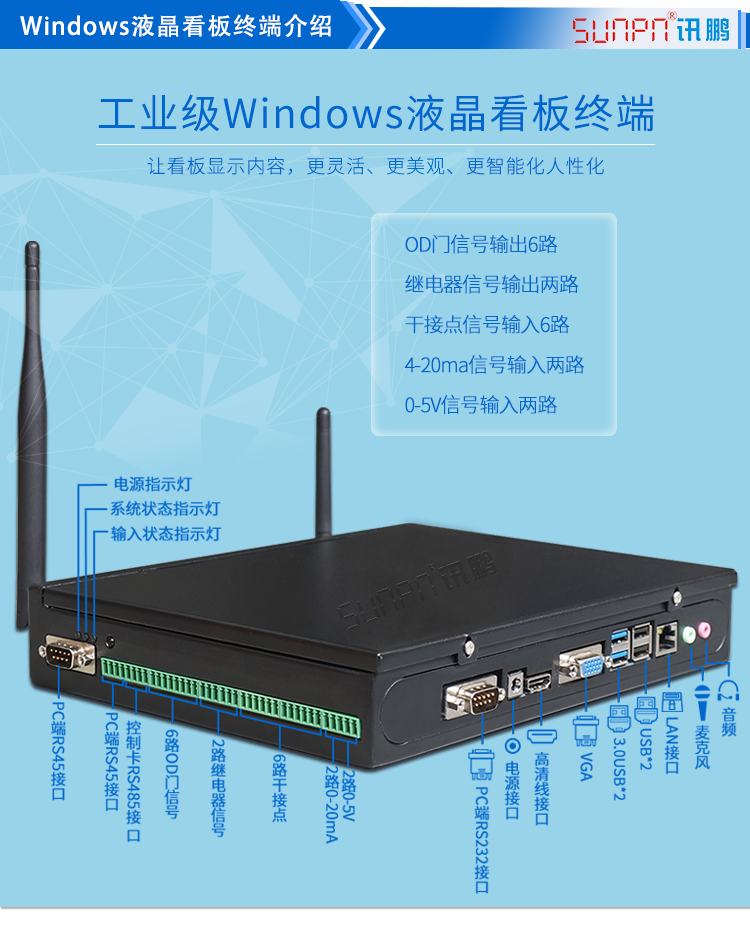

車間目視化LCD電子看板終端

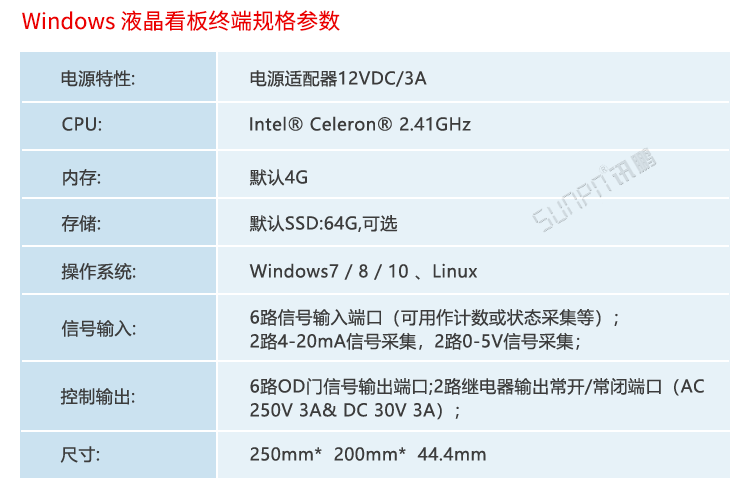

車間目視化LCD電子看板終端參數

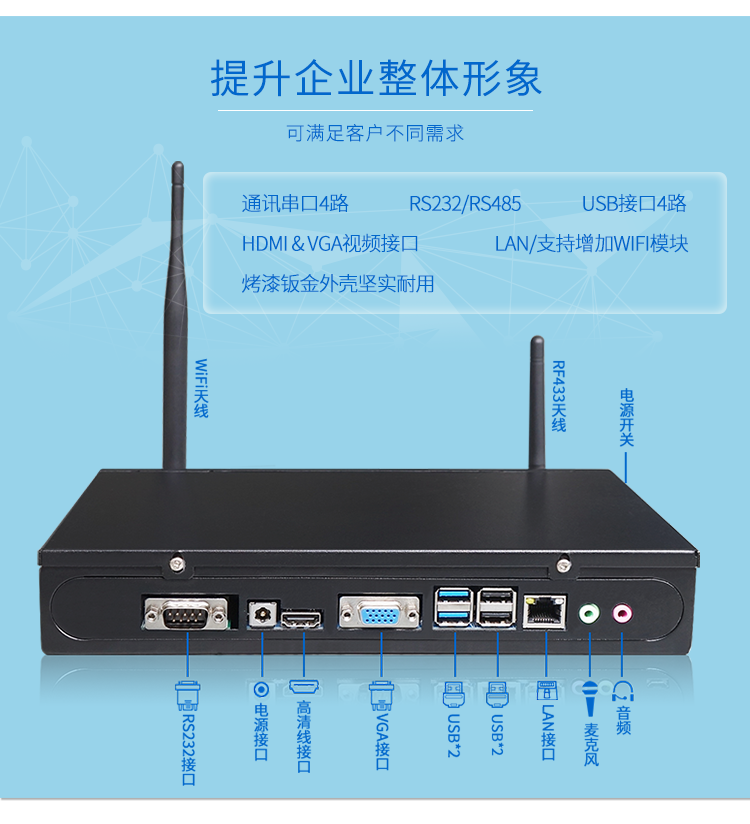

車間目視化LCD電子看板終端接口

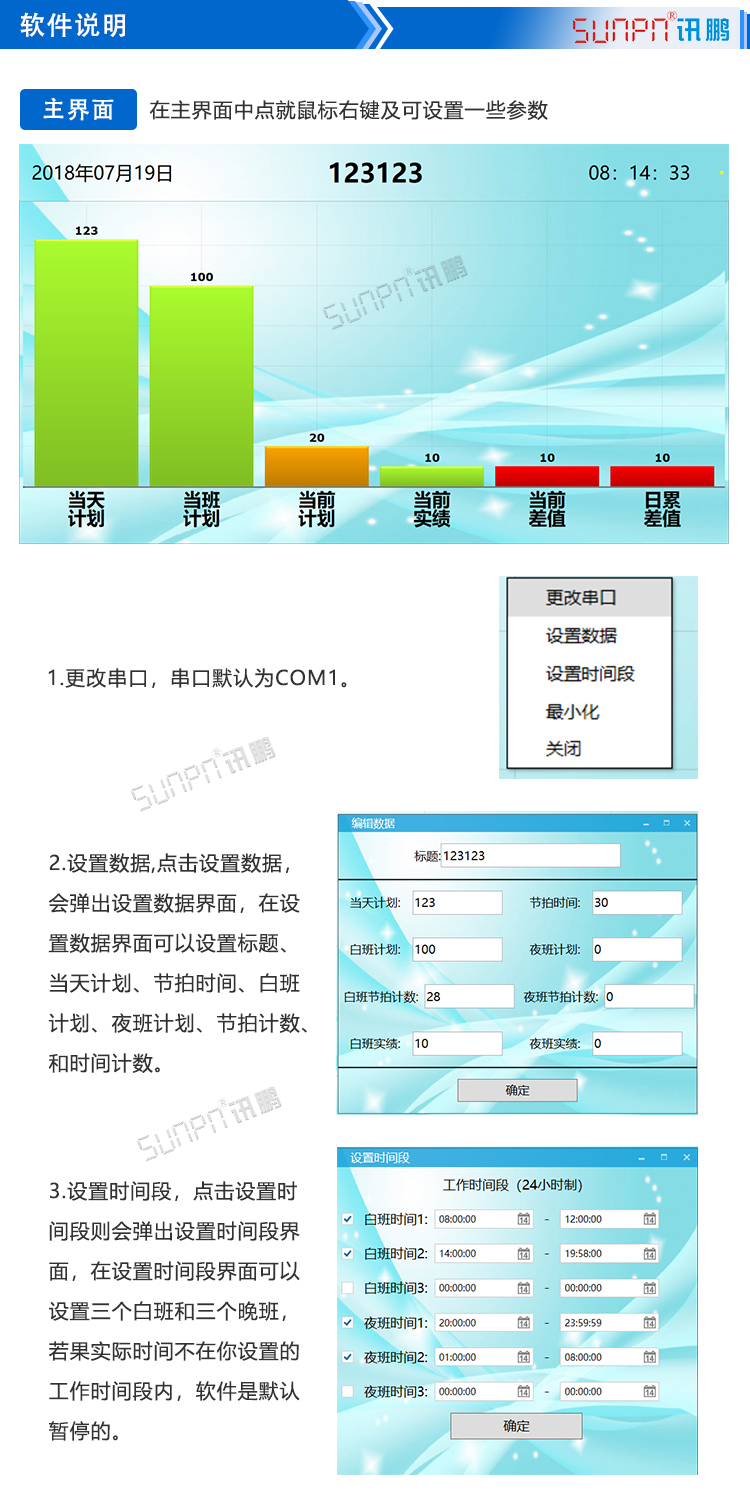

車間目視化LCD電子看板軟件后臺設置

車間目視化LCD電子看板軟件

1.更改串口，串口默認為COM1。

2.設置數據,點擊設置數據，會彈出設置數據界面，在設置數據界面可以設置標題、當天計劃、節拍時間、白班計劃、夜班計劃、節拍計數、和時間計數。

3.設置時間段，點擊設置時間段則會彈出設置時間段界面，在設置時間段界面可以設置三個白班和三個晚班，若果實際時間不在你設置的工作時間段內，軟件是默認暫停的。

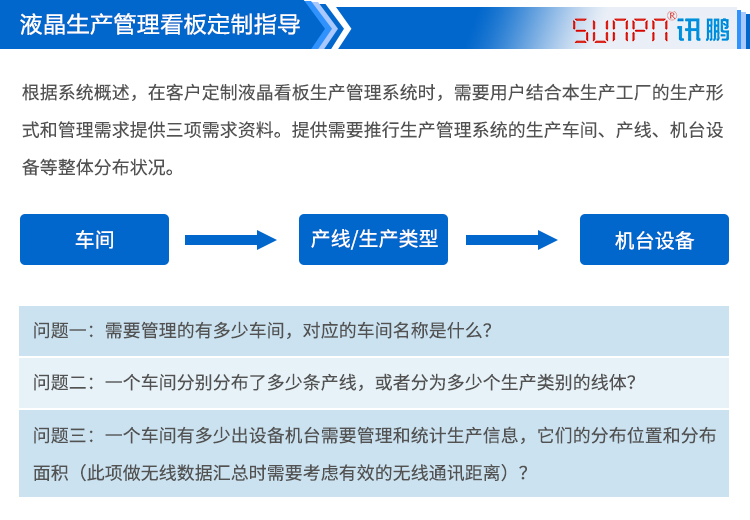

車間目視化LCD電子看板定制指導

車間目視化LCD電子看板定制

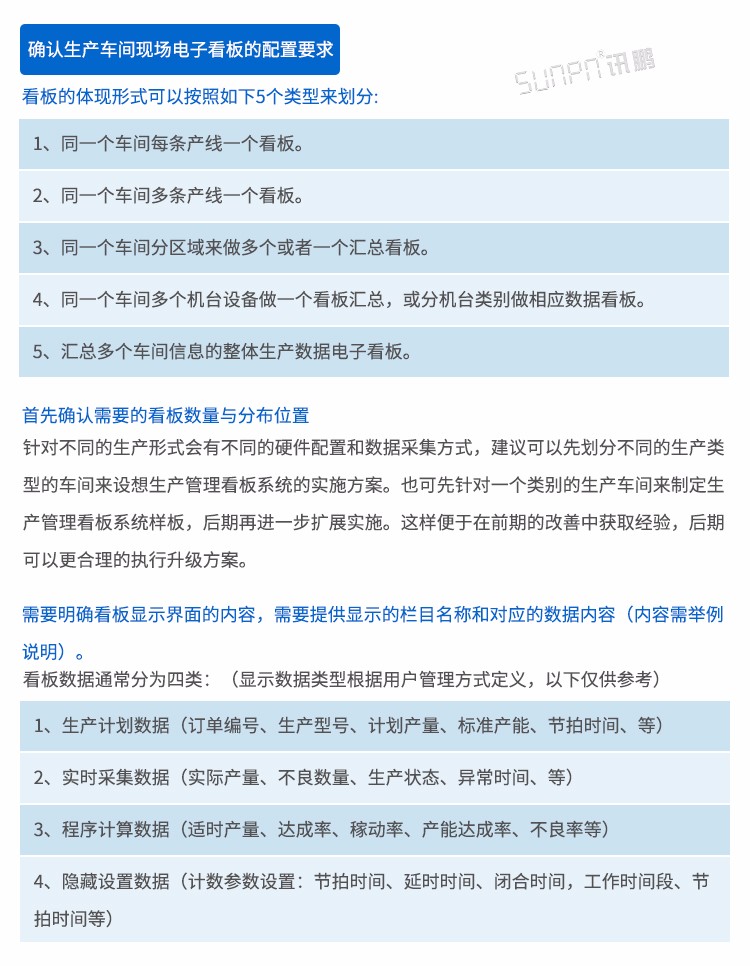

車間目視化LCD電子看板設計參考

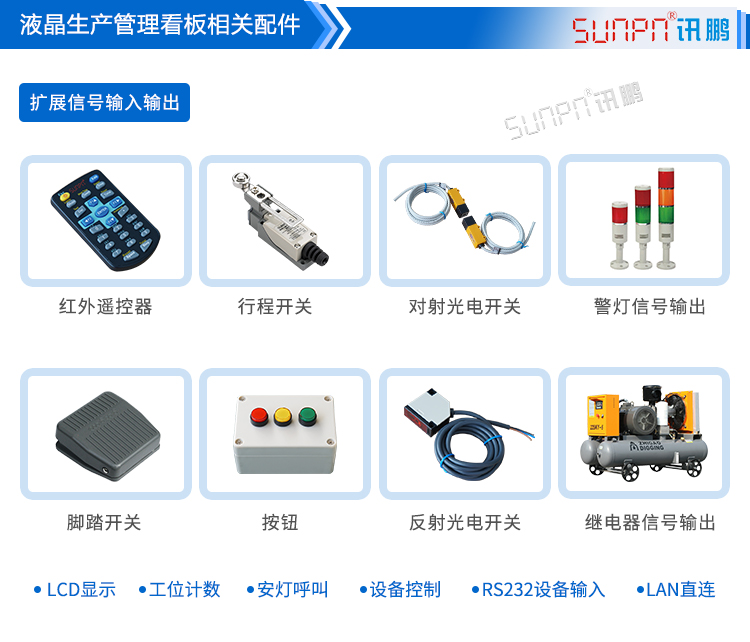

車間目視化LCD電子看板配件

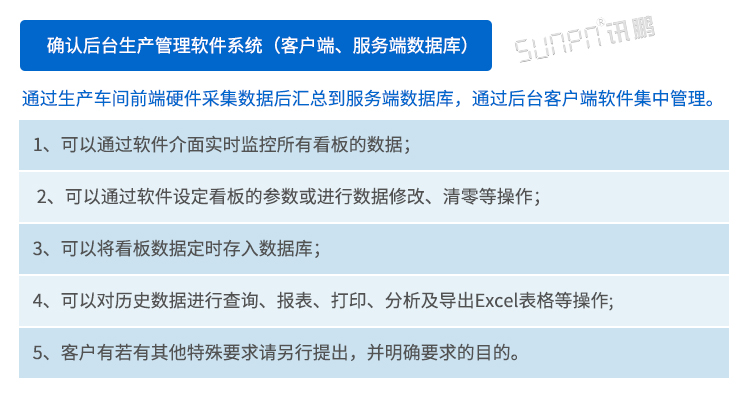

車間目視化LCD電子看板后臺

根據系統概述，在客戶定制液晶看板生產管理系統時，需要客戶結合本生產工廠的生產形式和管理需求提供三項需求資料。

一、提供需要推行生產管理系統的生產車間、產線、機臺設備、等整體分布狀況。

問題：1、需要管理的有多少車間，對應的車間名稱是什么？

2、一個車間分別分布了多少條產線，或者分為多少個生產類別的線體？

3、一個車間有多少設備機臺需要管理和統計生產信息。它們的分布位置和分布面積（此項再做無線數據匯總時需要考慮有效的無線通訊距離）？

這將是圍繞著生產現場看板來延伸的一套硬件和軟件結合的電子看板生產管理系統。

二、確認生產車間現場電子看板的配置要求。

看板的體現形式可以按照如下5個類型來劃分。

1、同一個車間每條產線一個看板。

2、同一個車間多條產線一個看板。

3、同一個車間分區域來做多個或者一個匯總看板。

4、同一個車間多個機臺設備做一個看板匯總，或分機臺類別做相應數據看板。

5、匯總多個車間信息的整體生產數據電子看板。

* 首先確認需要的看板數量與分布位置。

針對不同的生產形式會有不同的硬件配置和數據采集方式，建議可以先劃分不同的生產類型的車間來設想生產管理看板系統的實施方案。也可先針對一個類別的生產車間來制定生產管理看板系統樣板，后期再進一步擴展實施。這樣便于在前期的改善中獲取經驗，后期可以更合理的執行升級方案。

* 需要明確看板顯示界面的內容，需要提供顯示的欄目名稱和對應的數據內容（內容需舉例說明）。

看板數據通常分為四類：（顯示數據類型根據用戶管理方式定義，以下僅供參考）

1、生產計劃數據（訂單編號、生產型號、計劃產量、標準產能、節拍時間、等）

2、實時采集數據（實際產量、不良數量、生產狀態、異常時間、等）

3、程序計算數據（適時產量、達成率、稼動率、產能達成率、不良率等）

4、隱藏設置數據（計數參數設置：節拍時間、延時時間、閉合時間，工作時間段、節拍時間等）

三、確認后臺生產管理軟件系統（客戶端、服務端數據庫）

* 通過生產車間前端硬件采集數據后匯總到服務端數據庫，通過后臺客戶端軟件集中管理。

1、可以通過軟件介面實時監控所有看板的數據；

2、可以通過軟件設定看板的參數或進行數據修改、清零等操作；

3、可以將看板數據定時存入數據庫；

4、可以對歷史數據進行查詢、報表、打印、分析及導出Excel表格等操作。
