車位引導系統是用于大、中型地下泊車場的一套智慧管理系統，廣泛用于政府辦公樓、火車站和購物中心等公共泊車場。其首要作業原理是依托車輛檢測器，檢測出每個車位有無車輛，然后將各個車位泊車狀況的信息經過網絡線路傳給當前區域的剩余車位顯示屏和系統服務器，并通過各區域和樓層車位顯示屏，快速分流、引導停車，以免車主來回奔波引導司機快速將車停入空位。

車位引導系統首要特點：進步泊車場的運用率，并更好地辦理泊車場，下降大中型泊車場的運營本錢，能夠大大進步社會效益和經濟效益。而且，為顧客消除泊車煩惱，輕松泊車，節省時間，提升服務，是高檔泊車場所必備的系統之一。

車位引導系統包含LED剩余車位顯示屏三層組成：第一層為應用層，包含LED剩余車位顯示屏、軟件和電腦，第二層為傳輸層，包含數據收集器、傳輸電纜，第三層為物理層，首要為車輛檢測器等。車位引導系統由RS485/RS232/CAN總線銜接而成。

車位引導系統工作原理：

1. 入場：當轎車抵達泊車場進口時，能夠看見安裝在泊車場進口處的匯總車位顯示屏，該車位顯示屏顯現了泊車場的歡迎信息和整個泊車場的剩余車位。車位引導系統與道閘聯動，當車輛經過道閘后，系統將立刻對匯總車位顯示屏進行修改。

2. 引導：車輛經過道閘后，駕駛員通過車位顯示屏上的區域方向和剩余車位選擇合適的停車位。

3. 停放：車輛停放時觸發安裝在泊車位上的車輛檢測器，檢測器做出有車的判別，并將車位被占用信號發送至該區域的車位顯示屏和服務器。

4. 離場：車輛脫離車位后，車輛檢測器檢測到該車位已閑暇，將無車信號發送至該區域的車位顯示屏和服務器。當車輛行駛出停車場時，泊車場進口處的匯總車位顯示屏檢測到道閘的信號后立刻更新車位顯示屏信息。

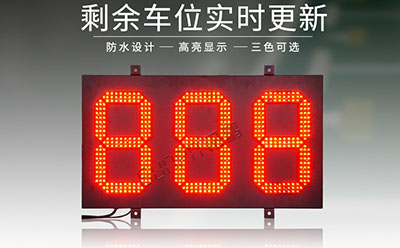

車位顯示屏

一、車位顯示屏誘導系統發展趨勢

想要實現停車場管理的高效率、低能耗、多收益的經營目標，實行停車場的信息化、智能化管理勢在必行。為此，我們研發、生產了以超聲波為檢測手段的節能型車位引導系統。該系統創意巧妙，性能卓越，可以使泊車者及時了解到停車場內空余車位的實時信息，快速進入泊位，避免盲目駛?cè)?，提高交通道路利用率、?jí)解車輛擁堵、提高停車場的車位利用率，達到降低汽車能耗、滅少?gòu)U氣排放、降低管理成本的目的。同時利用車位節能開關來控制車位照明燈，真正實現“車來燈亮、車走燈滅”，充分節省電能，減少電費支出。

車位顯示屏主要用于對進出停車場的停泊車輛進行有效引導和管理，是停車場管理系統的有力補充，構成智能化更高的停車場管理系統 。

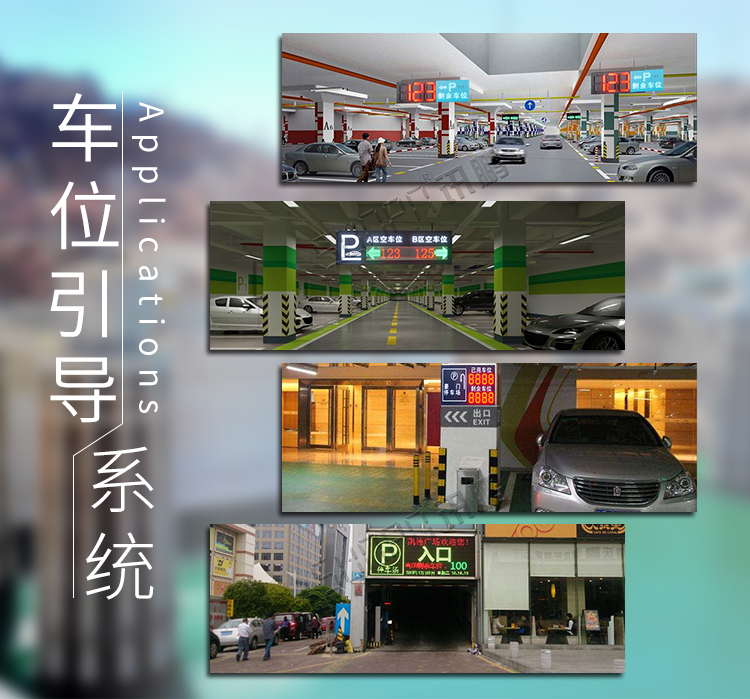

車位顯示屏系統介紹

車位顯示屏誘導系統功能介紹

車位顯示屏誘導系統功能說明

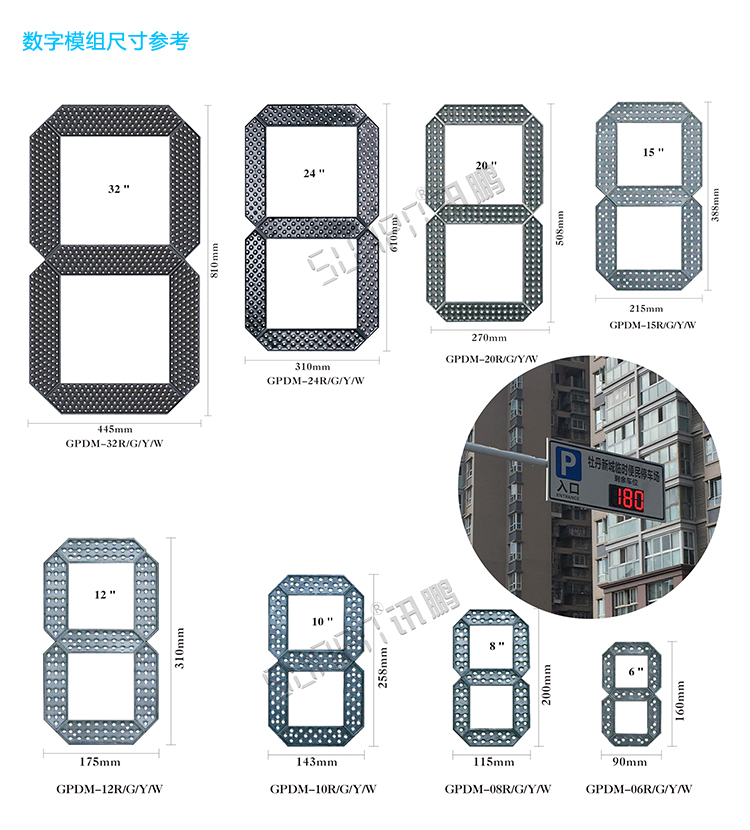

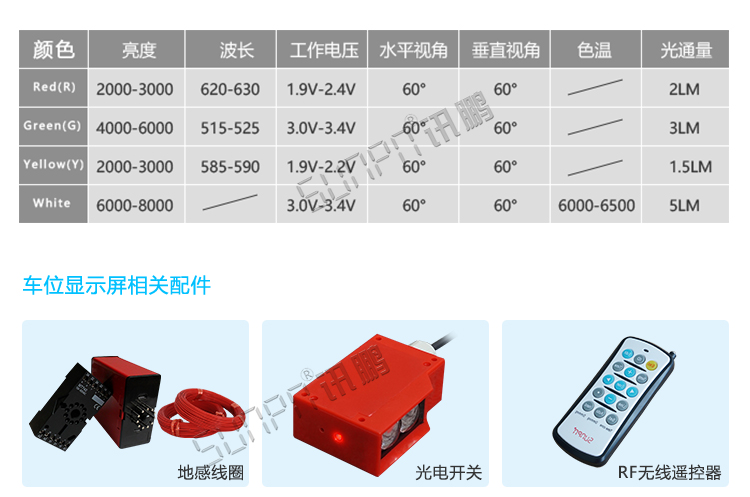

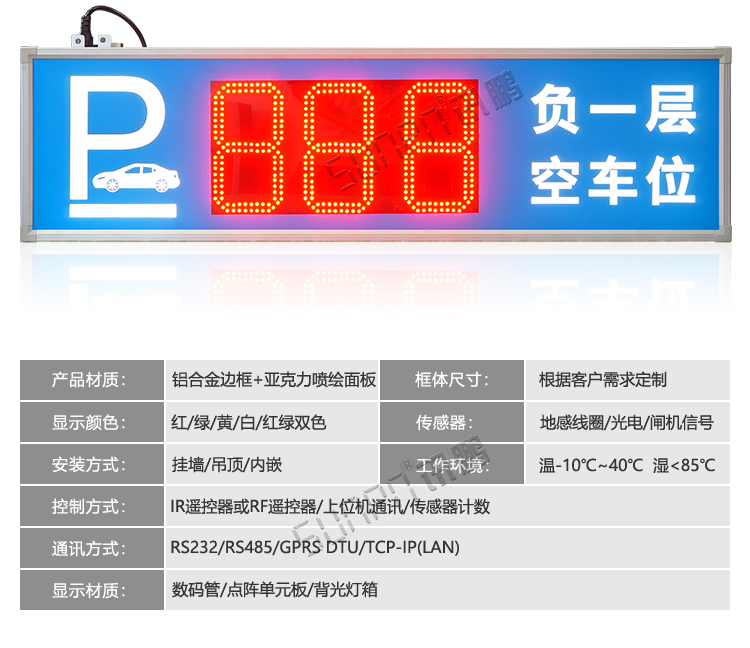

車位顯示屏誘導系統產品參數

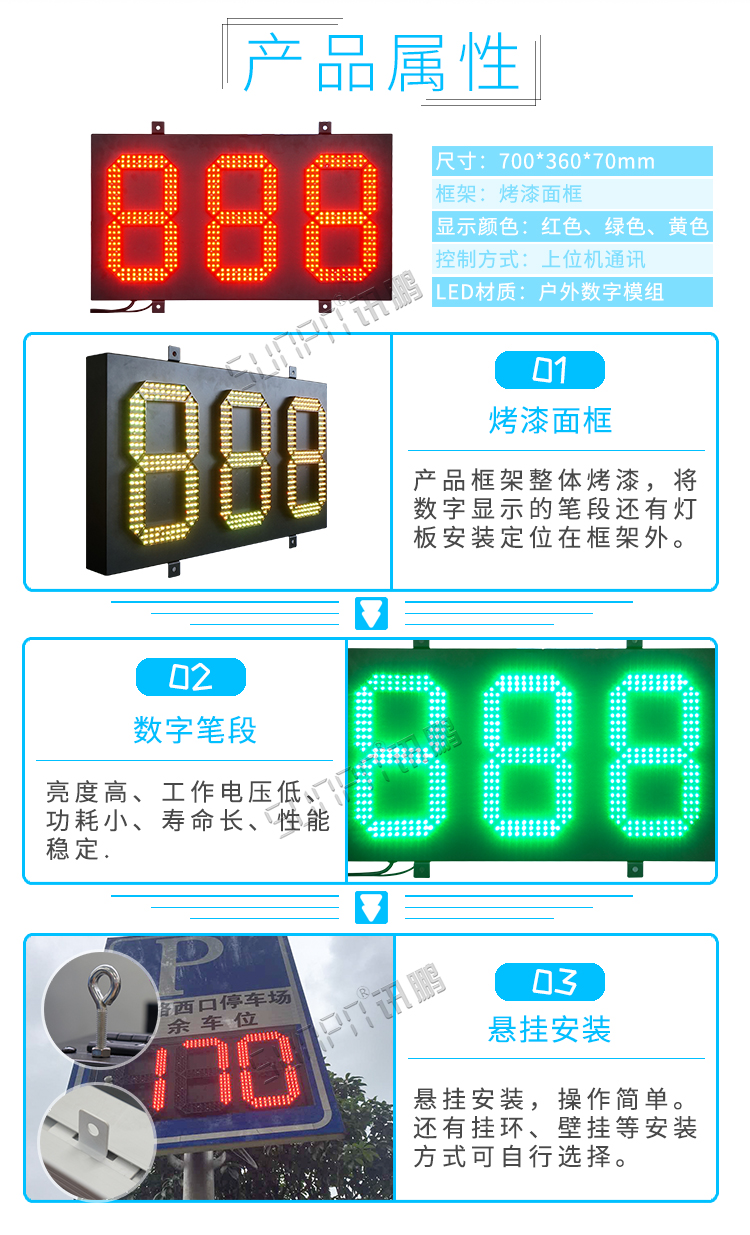

車位顯示屏誘導系統產品屬性

二、車位顯示屏誘導系統說明

智能停車場管理涉及車輛進出的管理及收費、車輛進出停車場車位的引導和反向?qū)ぼ噹讉€(gè)重要方面，各子系統相互關聯，協調運行。

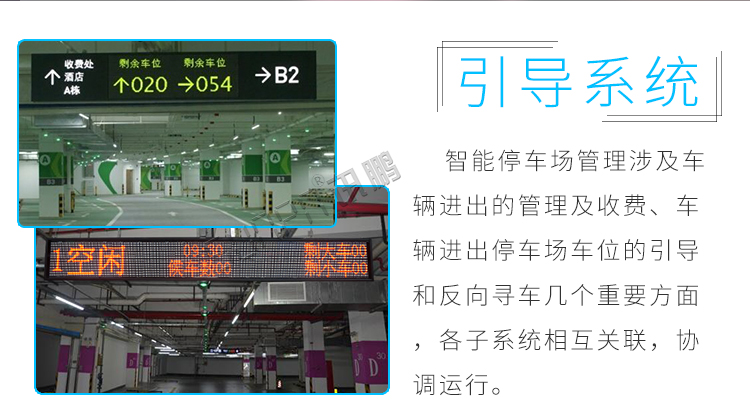

車位顯示屏誘導系統引導

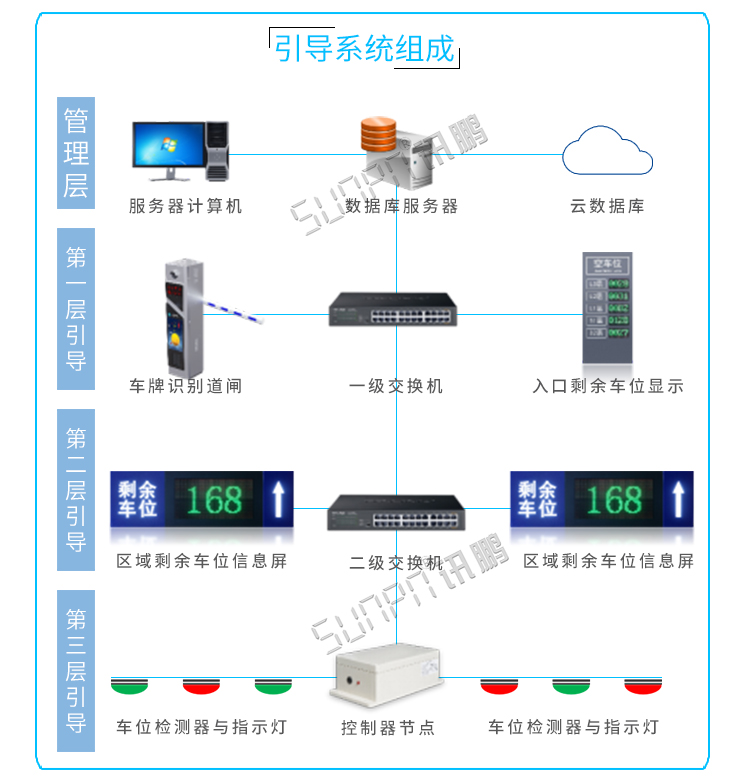

車位顯示屏誘導系統組成

三、車位顯示屏誘導系統運行原理

通過安裝在每個車位上方的超聲波車位探測器，實時采集停車場的各個車位的車輛信息。鏈接探測器的節點控制器會按照輪詢的方式，對所鏈接的各個探測器信息進行收集，并按照一定規則將數據壓縮編碼后反饋給中央控制器，由中央控制器完成數據處理，并將處理后的車位數據發送到停車場各個LED指示屏進行空車位信息的顯示。

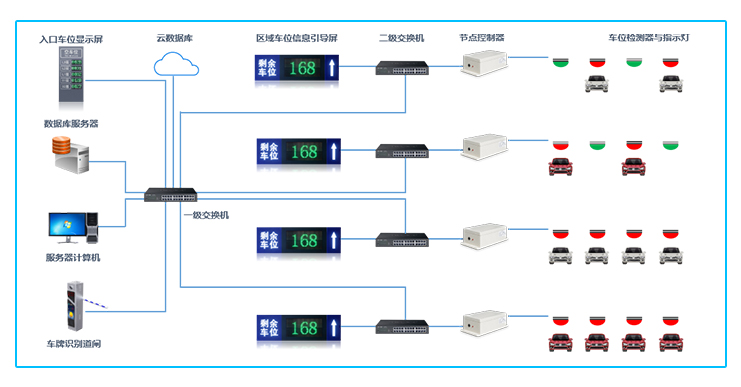

車位顯示屏誘導系統架構

從而實現引導車輛進入空余車位的功能。系統同時將數據傳送給計算機，由計算機將數據存放到數據庫服務器，用戶可通過計算機終端查詢停車場的實時車位信息及車場的年、月、日統計數據。

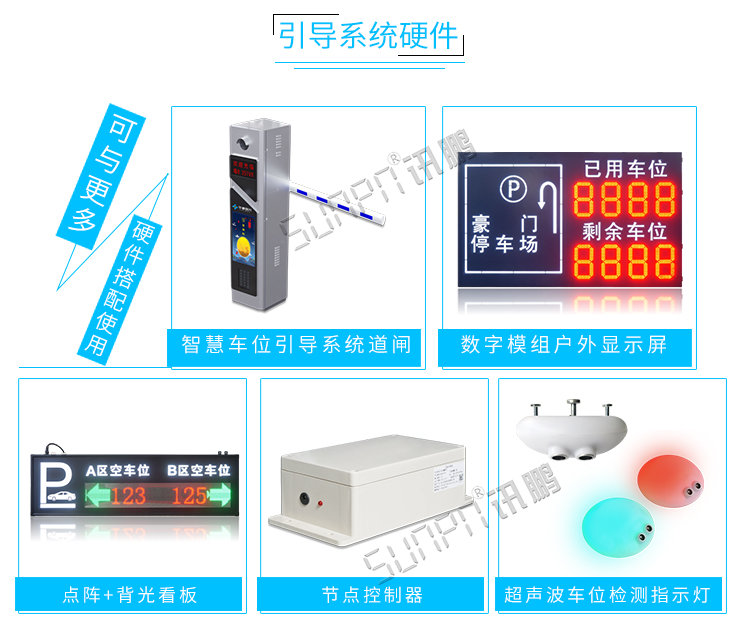

車位顯示屏誘導系統配套硬件
